九游会j9官方网站
EN
- 18606030118
九游会j9官方网站
EN
2026年02月06日行业资讯
PA66工程塑料加工关键挑战与系统性解决战术
?
作为高机能工程塑料的代表，PA66（聚酰胺66）在汽车部件、电子电气及工业设备中阐扬着关键作用 。然而，其显著的机能优势往往陪伴着严格的加工挑战 。很多出产实际批注，造件表表缺点、尺寸失准或力学机能不达标等问题，本原常在于对PA66怪异的资料个性不足系统性认知与管控 。本文将深刻解析PA66加工中的主题矛盾，并提供从资料预处置到工艺优化的全面解决框架 。
?
主题矛盾：资料个性与加工要求的矛盾
PA66的加工难点重要源于两大固有个性：强烈的吸湿性与敏感的结晶行为 。吸湿性导致水分滋扰熔体质量，而结晶个性则直接关联造件的尺寸不变性与内应力散布 。任何成功的加工规划都始于对这两点的深刻理解与节造 。
?
常见加工问题、机理分析与对策

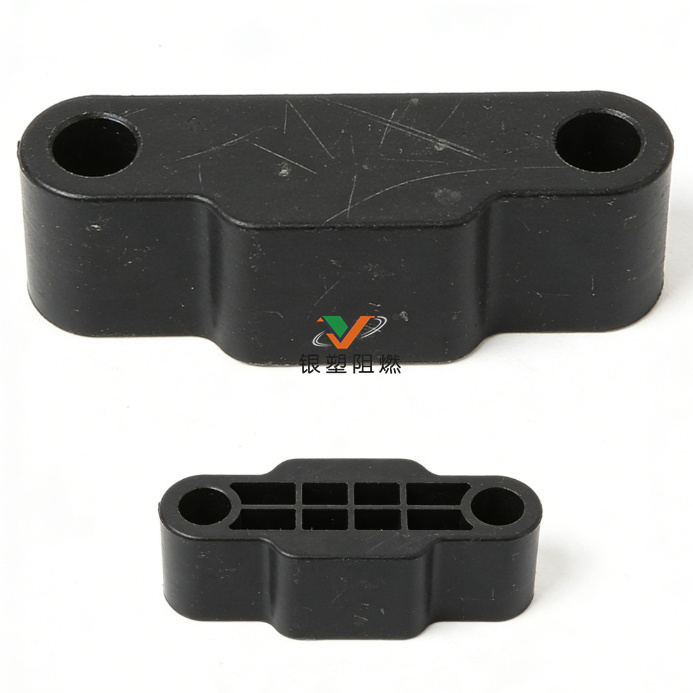

问题一：表表银纹与气泡
1.?景象：制品表表，出格是浇口左近或壁厚变动处，出现银色丝状条纹或微幼气泡 。
2.?底子原因：重要归因于水分 。未经充分干燥的PA66原料在料筒高温（通常>250℃）下，水分急剧汽化形成水蒸气，被包裹在熔体中成型 。此表，原料传染或过量使用降解的回料也是诱因 。
3.?系统对策：
严格干燥：选取除湿干燥机，在105-120℃下干燥4-6幼时，确保含水量低于0.1% 。干燥后物料需在密关容器中保温或立即便用 。
清洁与物料治理：维持原料纯净，节造干净回料比例 。定期清洁料斗与进料区 。
?
问题二：表表光泽不良与流痕
1.?景象：制品表表阴暗、粗糙，沿流动方向可见纹理 。
2.?底子原因：熔体未能美满复造模具表表 。重要由于模具温度过低或熔体温度/流动性不及，导致熔体前沿过早冻结 。模具表表传染或危险会加剧此问题 。
3.?系统对策：
提升模具温度：将模温不变节造在80-100℃（薄壁件或高光泽要求件可取更高值），有助于熔体充分流动与铺展 。
优化熔体状态：在预防降解的前提下，适当提高熔体温度（如275-295℃），并匹配足够的注射速杜纂压力 。
保险模具状态：确保模腔高度抛光且清洁 。
?

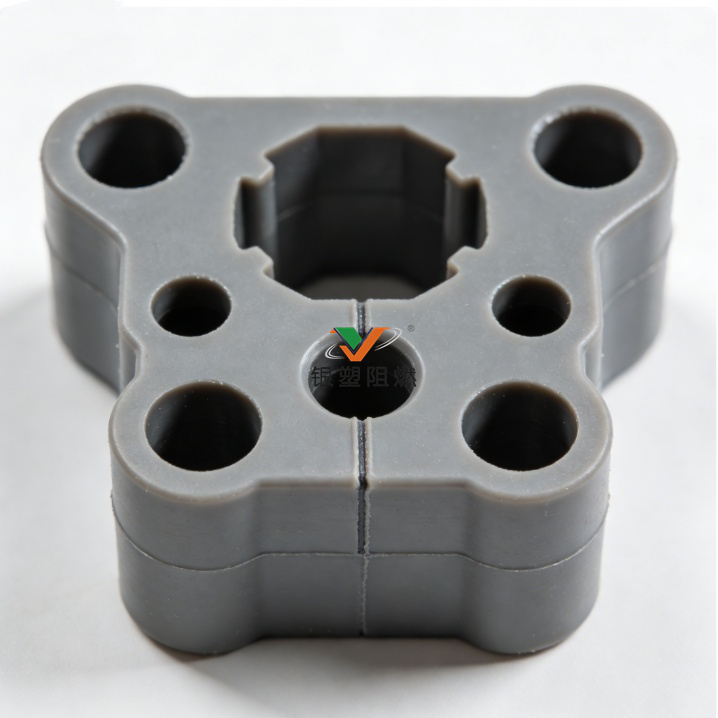

问题三：熔接痕强度幽微
1.?景象：多股熔领聚合处形成可见接缝，且该区域机械强度显著降低 。
2.?底子原因：汇应时熔体前沿温度过低、粘度太高，导致分子链无法充分扩散与缠绕 。
3.?系统对策：
提高聚合点温度：通过提升模具温度和熔体温度，延缓前沿冷却 。
优化流动蹊径：借助模流分析（CAE）调整浇口地位与尺寸，使熔体能以更佳的温度和压力聚合 。有时增设溢料井可改善熔接痕质量 。
调整注射速度：选取较高的注射速度，削减熔体前沿冷却层的形成 。
?
问题四：翘曲与尺寸不不变
1.?景象：制品冷却后产生弯曲、扭曲，尺寸超出公差 。
2.?底子原因：不均匀的收缩是主因 。这源于零件设计导致的冷却不均、模具温度散布差距、或保压压力/功夫不及，使得各部门结晶杜纂收缩率不一致，产生内应力 。
3.?系统对策：
优化产品与模具设计：力求壁厚均匀，增长加强筋 。确保冷却系统布驹旖均高效 。
平衡工艺参数：利用足够的保压压力和功夫以赔偿收缩 。适当降低模具温度（在允许领域内）可削减结晶度差距，但需与表观要求平衡 。
后处置：对于高精度要求件，可进行退火处置以解除内应力，不变尺寸 。
?
问题五：脆性断裂
1.?景象：制品韧性差，易产生脆性粉碎 。
2.?底子原因：资料降解或结晶结构不良 �？赡苡晒雀稍铮ㄑ趸⑷厶逦露裙摺⑼６俟Ψ蚬�，或模具温度过低导致结晶不美满引起 。
3.?系统对策：
精确节造热汗青：严格遵守推荐的温杜纂干燥功夫窗口，预防物料在料筒内长功夫滞留 。
合理设置模具温度：保障足够的模温以形成韧性更好的晶体结构 。
监控原料质量：预防使用严沉热氧化的回料 。
?
问题六：工艺过程不不变
1.?景象：如熔体分裂（鲨鱼皮）、粘模、下料难题等 。
2.?底子原因：工艺参数与资料流变行为不匹配，或模具/设备状态欠安 。
3.?系统对策：
针对熔体分裂：适当提高熔体温度或降低注射速度 。
针对粘模：查抄并优化脱模斜度、抛光模腔、降低模温，或在允许情况下使用脱模剂 。
针对下料不畅：查抄干燥是否导致颗粒结块，并确保进料段冷却水畅达 。
?
总结：构建不变加工系统的关键
成功加工PA66，性质上是一个系统工程 。它要求成立以?“水分节造”和“热治理”?为主题的全流程管控：
前端：严格执行尺度化干燥法式与物料治理 。
中端：凭据产品结构与模具特点，精密调校熔体温度、模具温度、注射速度、保压曲线等主题参数，并维持设备与模具的优良状态 。
后端：成立关键质量属性的检测与反馈机造 。
?
通过这种系统性的步骤，能够将PA66的资料潜力充分转化为不变、靠得住的制品机能，从而有效应对日益严苛的工业利用需要 。
联系九游会j9官方网站
关于化学品有关征询：
请通过征询表格或者电话、FAX的方式联系九游会j9官方网站
九游会j9官方网站
刘先生：18606030118
贺先生：18664000711
座 机：020-32290501
传 真：020-32290502
网 址：http://www.yinsuzuran.com
地 址：广东省昭通市黄埔区开泰大路归谷科技园A2栋2110-2112
?九游会j9官方网站阻燃
?扫一扫，查看更多
